3D打印技術(shù)的起源要追溯到快速成形技術(shù)（Rapid Prototyping ,RP）于1980年開(kāi)始出現(xiàn)的快速原型技術(shù)即通過(guò)層層堆積的方法來(lái)制造零件的模型，能夠高效縮短產(chǎn)品的開(kāi)發(fā)周期，具有劃時(shí)代的意義。
目前金屬3D打印技術(shù)所用的熱源，主要有激光、電子束、電弧等。該技術(shù)通常使用特定的設(shè)備來(lái)制造預(yù)先設(shè)計(jì)的實(shí)體模型，其核心為新型數(shù)字化快速制造技術(shù)。
外形尺寸成型公差±0.4mm，網(wǎng)狀絲徑±0.9mm。
表面粗糙度約為Ra25-30。
表面硬度約為33HRC。

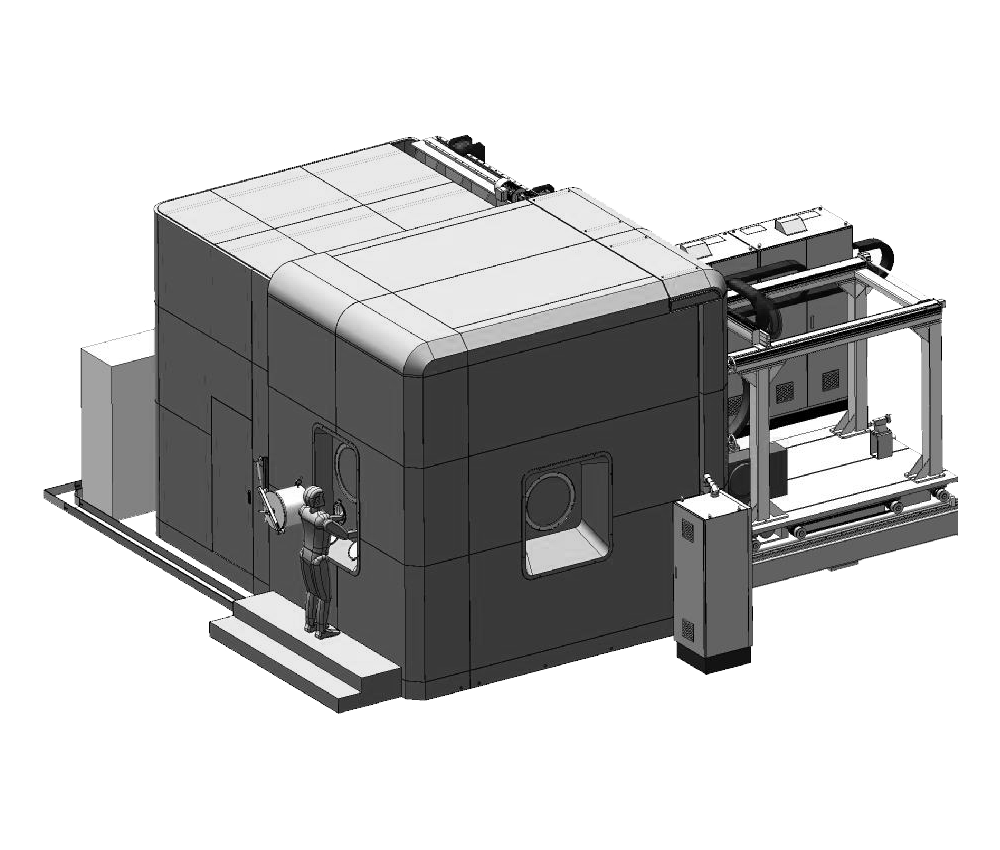

EBM-3D打印機(jī)
型號(hào)
成型尺寸
最大電子束功率
燈絲及壽命
最小光斑
最大掃描速度
主動(dòng)水冷
加工開(kāi)始前真空室壓力
加工保護(hù)氣氛（氦氣）
加工過(guò)程中氦氣消耗
冷卻過(guò)程氦氣消耗
供電
設(shè)備尺寸
重量
CAD文件格式
SX-EBM
180*180*200mm
3000w
鎢絲/60h左右
400um
8000m/s
否
5*10-4 mbar
2*10-3 mbar
1升/小時(shí)
50-75升/每次
3*400V，32A，7KW
1850*900*2200 mm
1700kg
STL
粉末及性能
Ti6Al4V-ELI(Grade23)粉末，具有高強(qiáng)度、低比重、耐腐蝕性好等優(yōu)勢(shì)，顆粒直徑在45-100μm范圍。
Ti6Al4V-ELI(Grade23)粉末
化學(xué)成分表
屈服強(qiáng)度
破壞強(qiáng)度
延伸率
斷面收縮率
疲勞強(qiáng)度(600MPa)
洛氏硬度
彈性模量
理論密度
致密度
930MPa
970MPa
16%
50%
>10000000轉(zhuǎn)
33HRC
120GPa
4.5g/cm3
100%
鋁
釩
碳
鐵
氧
氮
氫
鈦
6%
4%
0.03%
0.1%
0.1%
0.01%
0.003%
剩余
可廣泛應(yīng)用于航天、醫(yī)療植入、工業(yè)制造等領(lǐng)域
SX-EBM是理想的材料研究型機(jī)器，因其在真空中工作可以提供清潔和受控的環(huán)境將污染的風(fēng)險(xiǎn)降至較低水平。利用電子束作為能量載體，在粉末中提供深度的能量穿透和低反射。對(duì)于研究機(jī)構(gòu)，還提供了發(fā)展模式選項(xiàng)，使它可以通過(guò)軟件控制更多的過(guò)程參數(shù)設(shè)置，允許高級(jí)流程開(kāi)發(fā)。
利用成熟的商業(yè)軟件Materialism為用戶進(jìn)行專業(yè)的個(gè)性化打印方案設(shè)計(jì)，文件的成型方式、支撐的設(shè)計(jì)方式等。
公司擁有自主開(kāi)發(fā)的操作軟件，面向用戶有多個(gè)窗口開(kāi)放，個(gè)性化程度高。主要包括：打印預(yù)覽、硬件調(diào)試、參數(shù)設(shè)置、工藝參數(shù)等模塊；可以實(shí)現(xiàn)對(duì)打印過(guò)程的實(shí)時(shí)監(jiān)控和更改。觀測(cè)并記錄打印過(guò)程中的各類參數(shù)便于分析，包括真空度、高壓、偏壓、束流等的數(shù)值。
